Отсутствие 3D-модели трубопровода
Существующие методы моделирования трубопроводов могут быть неточными и устаревшими, что затрудняет принятие решений о эксплуатации и ремонте. Нет точных цифровых моделей, дающих полное представление о состоянии системы.
Цифровой двойник
трубопровода
Комплексное решение для контроля и мониторинга состояния трубопроводов, включающее оцифровку, расчет нагрузок и сроков безопасной эксплуатации, а также составление планов ремонтов.
Перейти на сервисО продукте
Цифровой двойник трубопровода - это
Комплексный и надежный сервис оценки состояния трубопроводной системы. Мы используем комплексный метод обследования, позволяющий выполнить трехмерную оцифровку сети, интегрировать различные результаты диагностики, рассчитать прочность и срок службы трубопровода, найти и ранжировать опасные зоны.
Подробнее
Цифровое моделирование разрушения инфраструктуры позволяет в несколько раз повысить надежность, безопасность и эффективность эксплуатации
В результате работ будут выявлены вероятные место и время разрушения каждого элемента инфраструктуры - и будет составлена оптимальная программа использования и ремонта
Наши услуги включают в себя анализ параметров трубопровода для определения его текущего технического состояния и диагностики проблем, создание глубоких математических моделей трубопровода, расчет нагрузок, формирование отчетов, планирование ремонтов, управление и изменение рабочих параметров, а также определение остаточного ресурса и безопасных сроков эксплуатации сооружения. Мы поможем вам снизить эксплуатационные расходы за счет перехода от аварийных ремонтов к профилактическому обслуживанию.
В результате работ будут выявлены вероятные место и время разрушения каждого элемента инфраструктуры - и будет составлена оптимальная программа использования и ремонта
Наши услуги включают в себя анализ параметров трубопровода для определения его текущего технического состояния и диагностики проблем, создание глубоких математических моделей трубопровода, расчет нагрузок, формирование отчетов, планирование ремонтов, управление и изменение рабочих параметров, а также определение остаточного ресурса и безопасных сроков эксплуатации сооружения. Мы поможем вам снизить эксплуатационные расходы за счет перехода от аварийных ремонтов к профилактическому обслуживанию.
Проблемы
Сложность интерпритации диагностических данных
Без централизованной системы для интеграции и согласования данных, риск пропускания критических данных или получения неправильного описания состояния трубопроводов значительно возрастает.

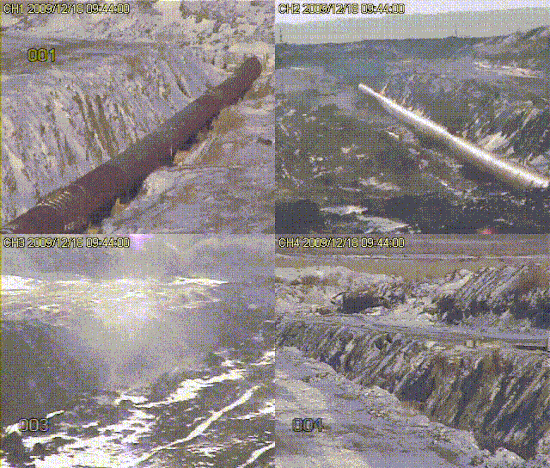

Высокий риск аварий из-за отсутствия прогнозов
Без точного прогнозирования о том, когда и где могут произойти отказы, существует большой риск аварий, что может привести к большим потерям, повреждению имущества и даже угрозе для окружающей среды и безопасности людей.
Планирование инвестиционных программ
Если инвестиционные программы не подтверждаются аналитическими данными, это приводит к нерациональному расходованию денежных средств компании и упущению возможностей для роста и развития.
Неэффективная трата бюджета на ремонт и обслуживание
Без точного понимания того, какие части системы нуждаются в ремонте и когда, компании могут тратить средства на ненужные ремонты или затраты на ремонт могут возникнуть внезапно и в неудобное время.
Отсутствие системы поиска опасных мест
Недостаток методов определения и приоритизации рисковых зон в сетях может привести к авариям, дорогому обслуживанию и ремонту и проблемам с безопасностью.
Функции
В наших продуктах используются интегральная методика диагностики силовых и напряженно-деформированных состояний трубопроводов. Наша цель - предложить вам эффективные и надежные инструменты для мониторинга и оптимизации вашей инфраструктуры. Для этого служит наш сервис, разработанную специально для эффективного мониторинга и оптимизации эксплуатации трубопроводов различного назначения
01 Оцифровка трубопровода через конструктор

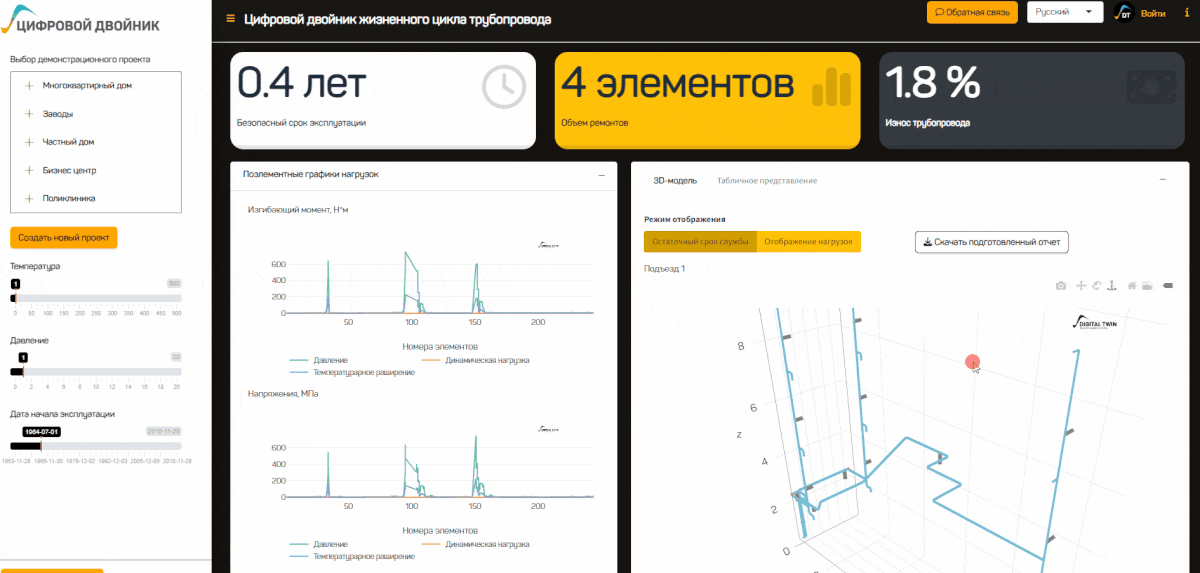

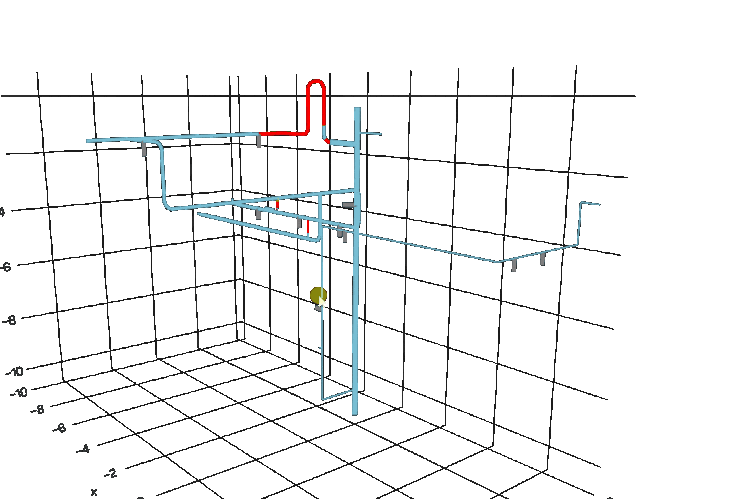

На сервисе вы можете создать 3D цифровой двойник вашего трубопровода через удобный конструктор, учитывая сложную топологию и материалы трубопровода

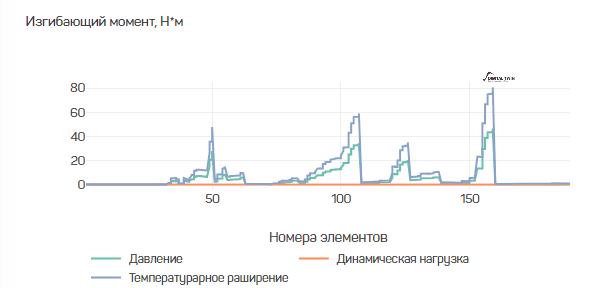

02 Физический расчет нагрузок на конструкцию
Трубопровод рассматривается как изогнутая пространственная рама, состоящая из прямых и изогнутых пролетов. Динамические колебания с частотами от 1 до 86400 Гц рассчитываются исходя из амплитудно-частотных характеристик. Производятся расчеты деформаций трубопровода, возникающих из-за веса, температуры и давления. Для каждой деформации рассчитываются перемещения, углы поворотов, крутящие моменты и силы. Рассчитываются кольцевые, продольные и касательные напряжения, вызванные рабочим давлением и изменениями давления.
03 Точное моделирование всех параметров эксплуатации
Система позволяет провести тщательное моделирование всех параметров эксплуатации сети трубопроводов: давления, температуры, даты начала эксплуатации и т.д. Это обеспечивает максимально точное представление о текущем состоянии трубопроводов и позволяет на лету оценить прогнозируемые изменения в состоянии трубопровода - моделирование не параметров, а работы при изменении параметров!
04 Эффективное планирование ремонтных работ
Наша система поможет вам сформировать обоснованную инвестиционную программу ремонтных работ, основанную на данных о состоянии трубопроводов. Также система рекомендует переход от аварийного ремонта к плановому, что ведет к экономии затрат.
05 Генерация детализированных отчётов и экспорт данных
Вы можете легко сгенерировать отчёт о состоянии трубопровода, включая детализированную информацию по каждому элементу трубопровода и весь план предстоящих работ. Готовый отчёт можно экспортировать в удобном формате.
Управляйте рисками, а не последствиями
Предоставляем вам комплексное решение для эффективного контроля, поэлементного мониторинга и анализа состояния инфраструктуры с нашей современной технологией, которая позволяет прогнозировать возможные потенциальные ошибки и аварии заблаговременно.
Кому полезно?
Водоканалы
3D оцифровка, диагностика, расчеты прочности и профилактический ремонт сетей
Газовые службы
Точное определение прочности и износа газопроводов, формирование плана ремонтных работ и предотвращение аварийных ситуаций
Управляющие компании
Визуализация и контроль технического состояния объектов, предупреждение отказов и аварий, оптимизация затрат на эксплуатацию.
Заводы (непрерывного цикла)
Обследование трубопроводов на предмет долговечности, выявление опасных участков, подготовка инвестиционных программ на ремонт и реконструкцию.
Проектировщики и строители частных домов
Создание пространственных моделей трубопроводов, расчет нагрузок и формирование плана ремонтных работ.
Хотите узнать больше?
Узнайте о нашей технологии, позволяющей избежать аварий, оптимизировать ремонтные и эксплуатационные расходы и повысить эффективность и безопасность трубопроводов. Наши услуги включают 3D-моделирование, анализ прочности и долговечности, разработку планов ремонта. Свяжитесь с нами сегодня, чтобы обсудить, как мы можем помочь вашему предприятию в совершенствовании процессов мониторинга и обслуживания трубопроводов. Мы всегда готовы ответить на все ваши вопросы и сотрудничать с вами для повышения безопасности и эффективности вашей трубопроводной сети.
info@dtwin.ru
+7 963 245 42 60
Почему важно рассчитывать долговечность трубопровода?
Методика прогноза долговечности инфраструктуры
Узнайте о физических и математических принципах нашего подхода к прогнозированию долговечности объектов инфраструктуры, основанного на интегральном методе оценки силовых факторов и напряженно-деформированного состояния. Выявление и ранжирование потенциально опасных мест, подготовка обоснованных планов ремонтных работ и переход от аварийного ремонта к предупредительному - всё это позволяет надежно гарантировать безопасную эксплуатацию и продлить срок службы вашей инфраструктуры
Интегральный метод оценки
Технология основана на интегральном методе, который обеспечивает оценку силовых факторов, напряженно-деформированного состояния, остаточного ресурса и сроков безопасной эксплуатации трубопроводов. Инструментарий метода представлен приборами инфразвукового контроля динамических характеристик трубопроводов. В основе метода лежит математика, а точнее, его интегральные вычисления, которые позволяют приближенно оценить реальное состояние трубопровода.
Цифровая модель трубопровода
С помощью 3D моделирования и математического анализа данных создаётся виртуальное отражение реального объекта. Эта цифровая модель учитывает все основные параметры эксплуатации - температуру, давление и дату начала эксплуатации.

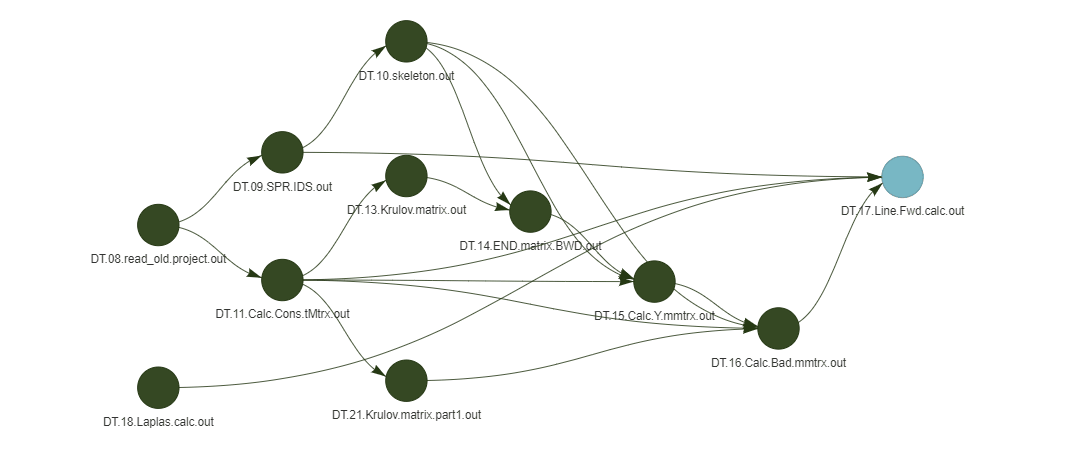

Решение комплекса динамических задач
После проведения измерений выполняется решение комплекса динамических задач о распределении перемещений и усилий, возникающих в элементах трубопровода. Здесь основную роль играет механика, уравнения которой позволяют рассчитать напряженно-деформированное состояние. Производятся расчеты деформаций трубопровода, возникающих из-за веса, температуры и давления. Для каждой деформации рассчитываются перемещения, углы поворотов, крутящие моменты и силы. Рассчитываются кольцевые, продольные и касательные напряжения, вызванные рабочим давлением и изменениями давления
Расчет остаточного ресурса
Для оценки долговечности проводится расчет остаточного ресурса и определение безопасного срока эксплуатации. Прочностной расчет включает сравнение реальных и допускаемых напряжений. Рассчитывается вероятность отказа элемента трубопровода и интенсивность отказов. Определяется остаточный ресурс каждого элемента. Расчеты основаны на стандарте ПАО «Транснефть». Для элементов с остаточным ресурсом 10 лет и менее разрабатываются компенсирующие мероприятия.

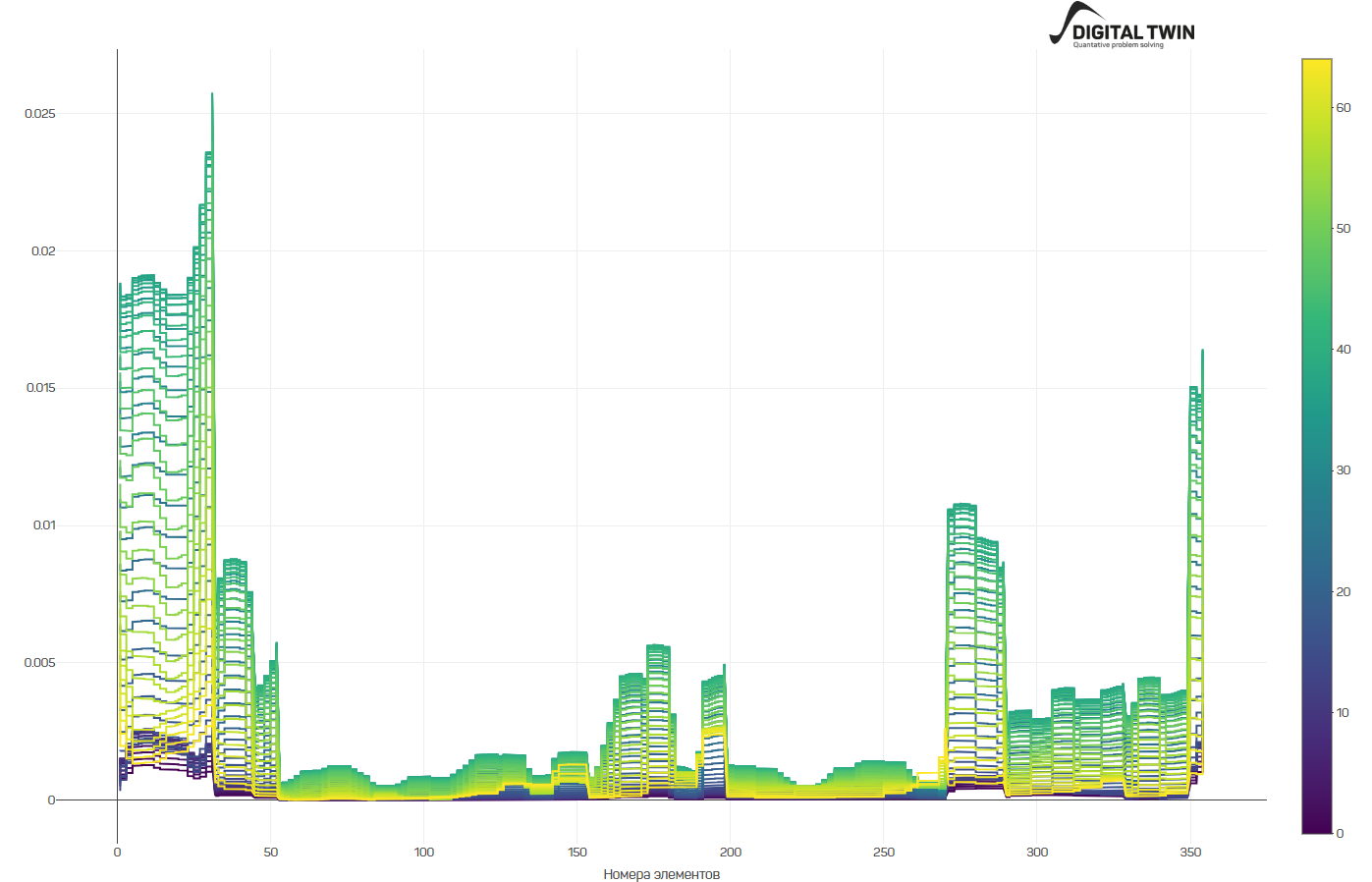

Интегрирование частоты и цикличности напряжений
Анализируется интенсивность кратковременных нагрузок, что позволяет более точно определить показатели прочности и долговечности. Динамические колебания с частотами от 1 Гц до 86400 Гц используются для расчётов деформаций трубопровода, включая деформации вызванные весом трубопровода и перекачиваемым продуктом, изменениями температуры и давления в ходе эксплуатации, а также деформации, возникающие при пусках и остановах трубопровода. Учитываются также кольцевые и продольные деформации вызванные рабочим давлением.
Формы результата
Мы предлагаем различные варианты сотрудничества с нами, позволяющие выбрать наиболее эффективный с точки зрения затрат времени и средств. Первичная консультация проводится бесплатно. Вы можете пользоваться сервисом или углубленно работать с нами
Консультации
Аналитическая платформа
Аналитический отчет
Результаты в цифрах
Протестируйте платформу прямо сейчас
Устали от аварийных ремонтов и непредвиденных проблем? Окунитесь в мир цифровых двойников с нашим инновационным сервисом! Прогнозируйте нагрузки, определяйте слабые места, планируйте работы и многие другие преимущества – всего в паре кликов!
Как мы решаем задачу?
01 Подготовка данных/Создание трубопровода
Входной информацией для нашего сервиса служит проектная документация, результаты предыдущих инженерных изысканий и обследований, а также данные об эксплуатационных условиях. Этот этап включает оцифровку всей информации, создание пространственной модели трубопровода и учет всех известных дефектов и мероприятий.
В случае доступа к сервису входные данные исходят из конструктора где вы сами создаете трубу
В случае доступа к сервису входные данные исходят из конструктора где вы сами создаете трубу

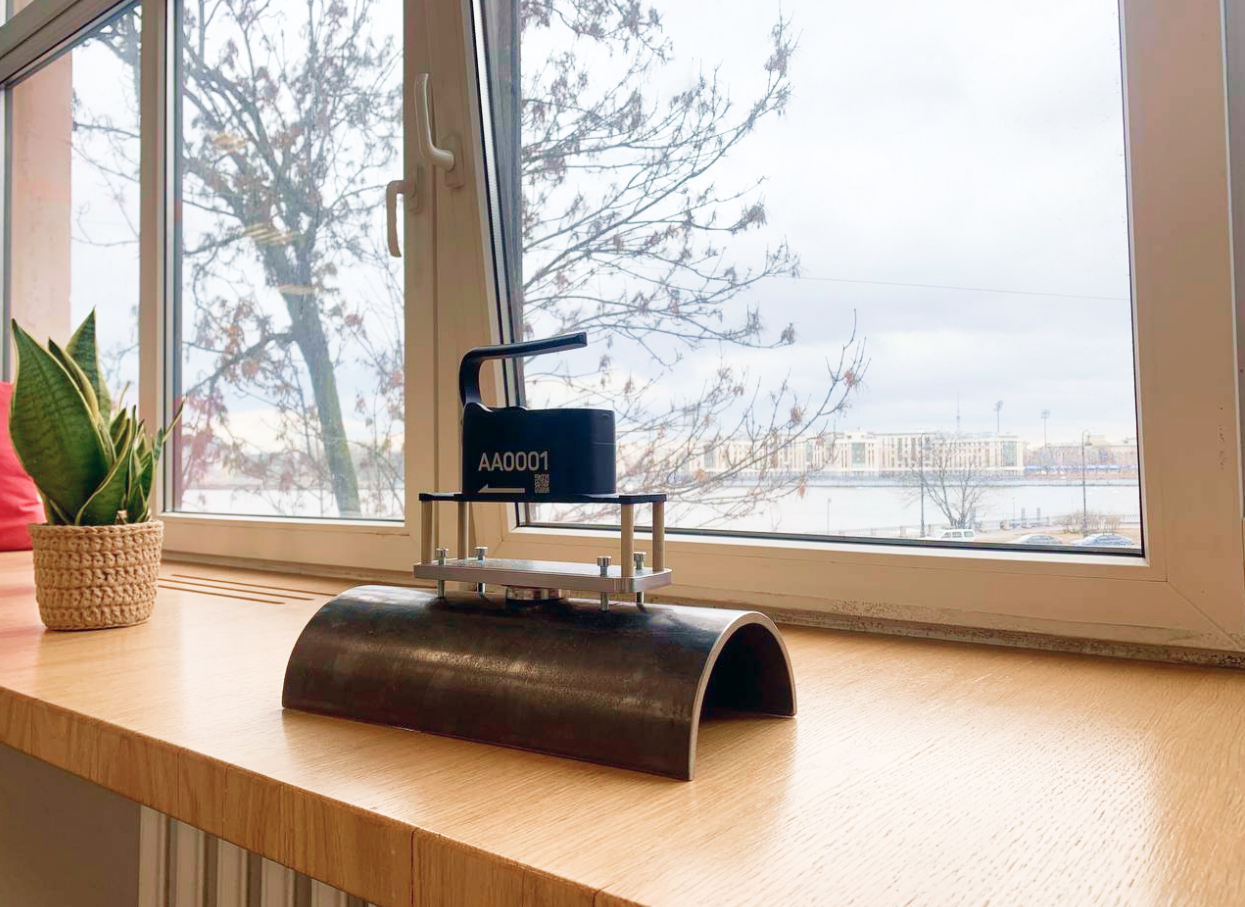

02 Измерение (Опционально)
С помощью приборов инфразвукового контроля в контрольных точках регистрирует динамические характеристики, например, линейные ускорения и угловые скорости. Это обеспечивает определение фактических динамических нагрузок для сравнения с проектной моделью объекта.
03 Расчет конструкции
После получения измерений проводится решение комплекса динамических задач и расчет напряженно-деформированного состояния каждого элемента трубопровода. На основе этих данных выявляются участки с пониженной прочностью и проводится оценка остаточного ресурса каждого элемента.
04 Составление отчета
По итогам анализа создается подробный отчет, который включает в себя ранжирование элементов трубопровода по степени риска аварии, прогнозируемые сроки их безопасной эксплуатации, а также рекомендации по подготовке обоснованных инвестиционных программ.
05 Дальнейшее сопровождение
Наши услуги не заканчиваются на этом этапе: мы предлагаем сопровождение по вопросам предупреждающего ремонта, обеспечивая непрерывное мониторингование состояния вашей инфраструктуры и своевременное выявление и ранжирование потенциальным опасных мест.
Свяжитесь с нами
Запросить предложение
Опишите вашу задачу и оставьте контакт — уточним детали и подготовим предложение по внедрению ЦД.Инвентаризация на вашем предприятии.
